Norma EN ISO 15609-2 pokazuje jak powinna być sporządzona Instrukcja Technologiczna Spawania (WPS) ,część druga dotyczy spawania gazowego.

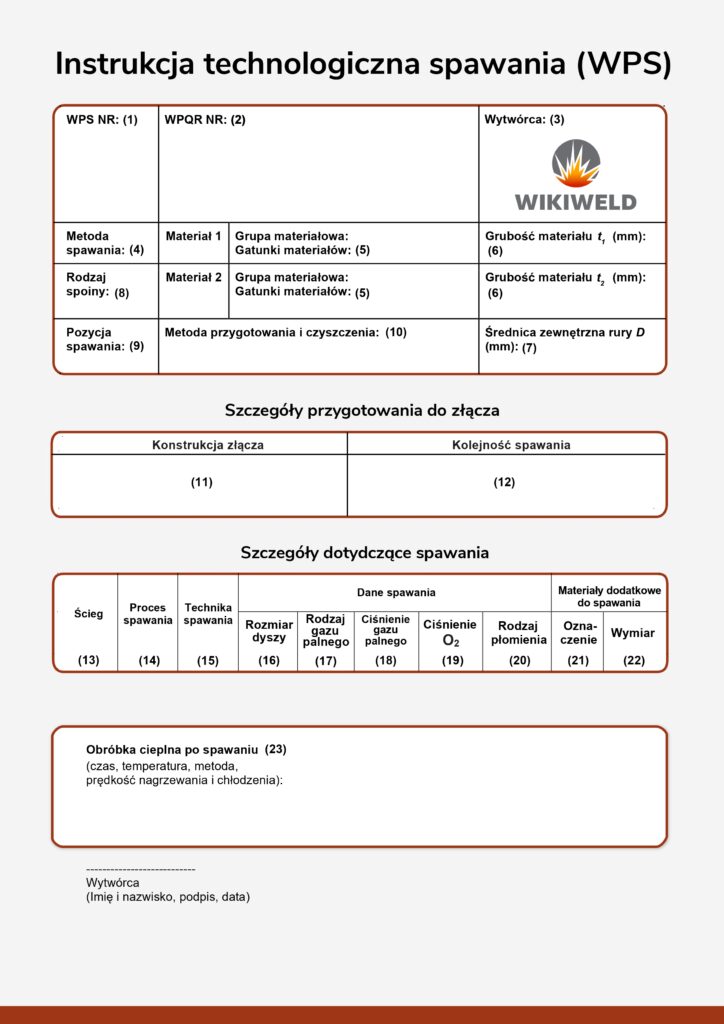

Wzór pWPS/WPS wg EN ISO 15609-2
Ogólne informacje o instrukcji technologicznej spawania (WPS) znajdziesz w artykule WPS spawanie łukowe wg EN ISO 15609-1.
Instrukcja technologiczna spawania pWPS/WPS – zawartość techniczna
Instrukcja pWPS/WPS powinna zawierać wszystkie niezbędne dane umożliwiające wykonanie złącza spawanego. Poniżej przedstawiono wymagane informacje:
1. WPS NR – identyfikacja dokumentu WPS lub pWPS
2. WPQR NR – identyfikacja dokumentu WPQR
3. Wytwórca – identyfikacja wytwórcy
4. Metoda spawania – określenie metody spawania zgodnie z ISO 4063
5. Oznaczenie materiału podstawowego – gatunek materiału/norma wyrobu, grupa materiałowa wg ISO/TR 15608:2017
6. Grubość materiału lub zakres grubości
7. Średnica zewnętrzna rury lub zakres średnic
8. Rodzaj spoiny – spoina czołowa (BW)
9. Pozycja spawania – określenie pozycji spawania zgodnie z PN-EN ISO 6947
10. Metoda przygotowania i czyszczenia
11. Konstrukcja złącza – szkic przedstawiający budowę i wymiary złącza
12. Kolejność spawania
>13. Ścieg – warstwy spoiny według kolejności spawania
14. Metoda spawania – określenie metody spawania zgodnie z ISO 4063 dla danej warstwy
15. Technika spawania – spawanie w prawo (ss nb rw), spawanie w lewo (ss nb lw)
16. Rozmiar dyszy
17. Rodzaj gazu palnego – np. acetylen
18. Ciśnienie gazu palnego
19. Ciśnienie O 2
20. Rodzaj płomienia
21. Materiały dodatkowe do spawania – oznaczenie wg normy, wytwórca, nazwa handlowa
22. Wymiar – średnica pręta
23. Obróbka cieplna po spawaniu – czas, temperatura, metoda, prędkość nagrzewania i chłodzenia
